Hongnuo (shenyang) General Machinery Co., Ltd. is een van de meest betrouwbare fabrikanten en leveranciers van thermische luchtstroomsensoren in China. Welkom bij het kopen van hoogwaardige thermische luchtstroomsensor tegen een concurrerende prijs in onze fabriek. Wij accepteren ook aangepaste bestellingen.

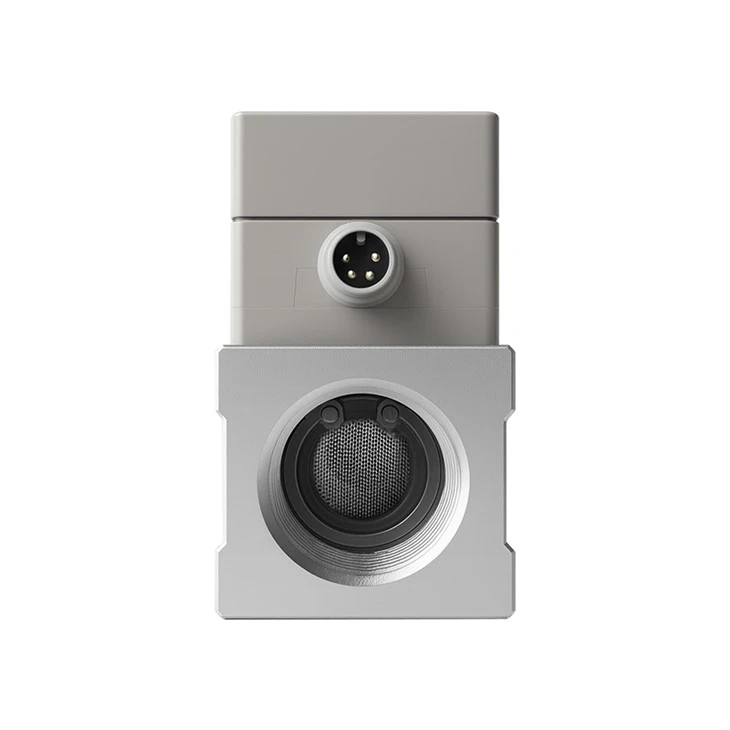

De HNF80-A thermische micro-gasmassastroommeter levert nauwkeurige en directe massastroommetingen voor gassen, waarbij gebruik wordt gemaakt van het betrouwbare thermische geleidingsprincipe (constant temperatuurverschil). Ontworpen voor compactheid en hoge digitale nauwkeurigheid, elimineert het de noodzaak van afzonderlijke druk- of temperatuurcompensatie, waardoor onmiddellijke en stabiele metingen over het gehele werkingsbereik worden verkregen.
Deze intelligente flowmeter biedt uitzonderlijke veelzijdigheid met een LCD-scherm met meerdere- schermen dat de momentane flow, het cumulatieve totaal, piek-/dalwaarden en de unitstatus weergeeft. Het ondersteunt een breed scala aan configureerbare uitgangen: dubbele schakeluitgangen (PNP/NPN, selecteerbaar als NO/NC) met instelbare hysteresis, vertraging en modi (hysteresis, boven-/ondergrens, batch, puls); en analoge uitgangen (1-5V, 0-10V of 4-20mA) voor naadloze PLC-integratie. Het ingebouwde veiligheidsslot voorkomt onbedoelde wijzigingen in de instellingen, waardoor de procesintegriteit wordt gewaarborgd.
De HNF80-A is ontworpen voor veeleisende toepassingen en heeft een behuizing met IP65-classificatie, gebouwd met vloeistofcontactonderdelen van SUS304, PPS, aluminiumlegering en EPDM. Het werkt nauwkeurig binnen een vloeistoftemperatuurbereik van 0–50 graden, met een drukweerstand tot 1,2 MPa en een laag drukverlies. De unit maakt een draaibare displaykop (tot 225 graden) en flexibele leidingaansluitingen (Rc, NPT, G-schroefdraad) mogelijk, waardoor een eenvoudige installatie in kleine ruimtes wordt vergemakkelijkt.
De HNF80-A is ideaal voor de fabricage van halfgeleiders (zuiveringsgasbeheer), autolakwerkplaatsen, monitoring van pneumatische systemen, voedselverpakkingen, branderbesturing en laboratoriumapparatuur en combineert hoge herhaalbaarheid (±1% FS), digitale configureerbaarheid, robuuste constructie en gebruiksvriendelijke bediening. Voor betrouwbare, directe gasmassastroommetingen in kritische processen zet de HNF80-A de norm voor precisie en aanpassingsvermogen.
Populaire tags: thermische luchtstroomsensor, China thermische luchtstroomsensor fabrikanten, leveranciers, fabriek
|
HNF80-A Thermische gasmassastroommeter |
|
|
Specifieke parameters |
Waarde / Beschrijving |
|
Meetprincipe |
Gebaseerd op het principe van thermische geleiding (constante temperatuurverschilmethode) voor het meten van de gasmassastroom. De sensor is uitgerust met een verwarmde NTC-thermistor en een referentietemperatuursensor. Wanneer het gas langsstroomt, voert het de warmte van het verwarmingselement af, waardoor een verandering in de weerstandswaarde ontstaat, die gerelateerd is aan de gasstroomsnelheid (massastroom). Door de verandering in weerstand te meten en de ingebouwde-in temperatuursensor te gebruiken voor realtime- temperatuurcompensatie, kan de massastroom van het gas direct en nauwkeurig worden gemeten zonder dat er extra druk- of temperatuurcompensatieapparatuur nodig is. |
|
Nominaal diameterbereik |
Schroefdraadaansluiting: Rc1/2, NPT1/2, G1/2; Rc3/4, NPT3/4, G3/4 |
|
Materiaal van bevochtigde onderdelen |
Belangrijkste materiaal in contact met de vloeistof: SUS304, PPS, aluminiumlegering, EPDM, Si, Au, FR4 |
|
Verbindingsmethode |
Schroefdraadverbinding |
|
Maximale meetfout |
Weergavenauwkeurigheid: ±3% FS; Nauwkeurigheid analoge uitgang: ±3% FS; Herhaalbaarheid: ±1% FS |
|
Meetbereik |
Model HNF80-A-501: 5-500 l/min; HNF80-A-102: 10-1000 l/min; HNF80-A-202: 20-2000 L/min |
|
Maximale procesdruk |
Nominaal drukbereik: 0 ~ 0,8 MPa; Drukweerstand: 1,2 MPa |
|
Middelmatig temperatuurbereik |
0 ~ 50 graden |
|
Omgevingstemperatuurbereik |
Bedrijfstemperatuur: 0 ~ 50 graden; Opslagtemperatuur: -10 ~ 60 graden |
|
Materiaal zenderbehuizing |
Aluminiumlegering, enz. |
|
Weergave/bediening |
LCD-scherm met 3- schermen (hoofdscherm, subscherm) kan het momentane debiet, het cumulatieve debiet, de ingestelde waarde, enz. weergeven. |
|
Ingangen |
Digitale ingang |
|
Uitgangen |
Schakeluitgang (PNP/NPN selecteerbaar, meerdere modi), analoge uitgang (1-5V/0-10V/4-20mA) |
|
Voeding |
DC12~24V±10% |
|
Certificaat |
CE-certificering (EMC-richtlijn, RoHS-richtlijn); Beschermingsgraad: IP65 |
|
Functionele veiligheid |
0 |
